EBSD und BKD

goto Grundlagen von EBSD  goto Fast EBSD  goto EBSD und EDS  goto EBSD Bildkontrast  goto Pattern Quality  goto Links und Downloads  goto Orientierungsstereologie

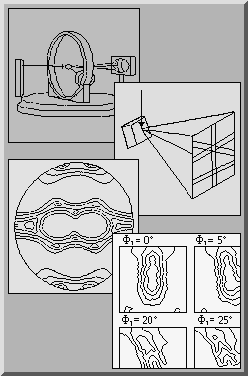

Schematics of texture measurement

Rückstreu-Kikuchi-Beugung
im Raster-Elektronen-Mikroskop

("EBSD", "BKD", "ACOM/SEM",
"Orientation Microscopy")

Prof. Dr. Robert Schwarzer
Kappstr. 65
D-71083 Herrenberg
Germany

E-mail: post@ebsd.de

Stand  05 Oktober 2018

Zusammenfassung

In konventionellen EBSD-Systemen werden die Einzelorientierungen on-line aus Rückstreu-Kikuchi-Diagrammen ermittelt, eventuell unterstützt durch simultane EDS-Analyse. Wir bevorzugen im FastEBSD-System die separate Messung und off-line Auswertung. Dazu werden die Rückstreu-Kikuchi-Diagramme beim Abrastern der Probe nicht als einzelne Bilder, sondern wie ein Videofilm als Diagrammsequenz zunächst auf der Festplatte gespeichert. Die Aufnahmegeschwindigkeit liegt bei mehr als 1100 Pattern/sec (Ni-Probe, <20 nA, 20 kV, 68x68 Pixel) und die anschließende Auswertung bei bis zu 2000 Orientierungen/sec.

FastEBSD bietet

  • die Aufnahme von Diagramm-Sequenzen und von EDS-Spektren einschließlich der quantitativen Analyse unter jeweils optimalen Bedingungen. Die um eine Größenordnung schlechtere Ortsauflösung von EDS kann durch "Grid Morphing" berücksichtigt werden.

  • die Auswertung der unbearbeiteten Diagrammsequenzen kann jederzeit und reproduzierbar wiederholt werden. Dies ermöglicht die Optimierung von Auswerteparametern sowie Berücksichtigung nicht erwarteter Phasen.

  • Rauschunterdrückung in den Diagrammen durch nichtlineare Filterung im Radonraum

  • Konstruktion von Orientierungs-, Topographie- und Materialkontrast- Gefügebildern durch Auswertung der Rückstreuintensitäten in den Diagrammen anstelle von Intensitätsmessungen mit zusätzlichen Halbleiterdetektoren

  • die Darstellung kristallographischer Richtungen in Form von ternären Millerplot

  • eine Schnittstelle zu MatLab®, so dass der Anwender eigene Programmerweiterungen implementieren kann.

Nach meiner Pensionierung haben wir das Projekt fastebsd eingestellt.

_________________
R. Schwarzer und J. Sukkau: Reproduzierbare EBSD-Messung im REM durch Pattern Streaming und off-line Auswertung.
Vortragstexte der 47. Metallographie-Tagung, Friedrichshafen 2013, 227-232
INVENTUM GmbH, Bonn 2013,   ISBN 978-3-88355-398-6
Download   Vortrag
